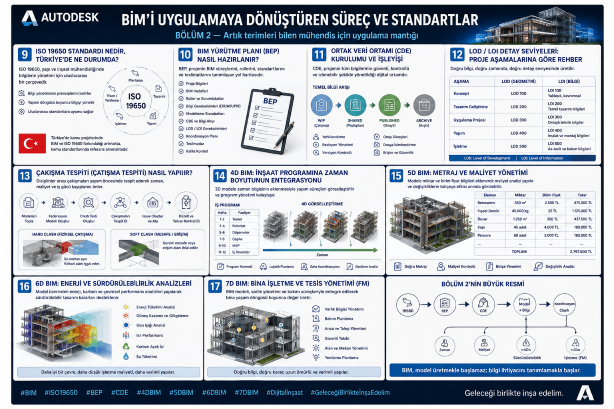

— SÜREÇ VE STANDARTLAR
BIM’i Uygulamaya Dönüştüren 9 Temel Konu
Bölüm 1’de BIM’in alfabesini öğrendik. Şimdi sıra bu kavramların gerçek bir projede nasıl çalıştığını anlamaya geliyor.
BIM uygulamasında başarı yalnızca iyi bir 3B model üretmekle ölçülmez. Asıl mesele; bilginin doğru zamanda, doğru kişi tarafından, doğru standartta ve doğru ortamda üretilmesi ve yönetilmesidir.
Bu nedenle bir BIM projesinin omurgası şu şekilde kurulabilir:

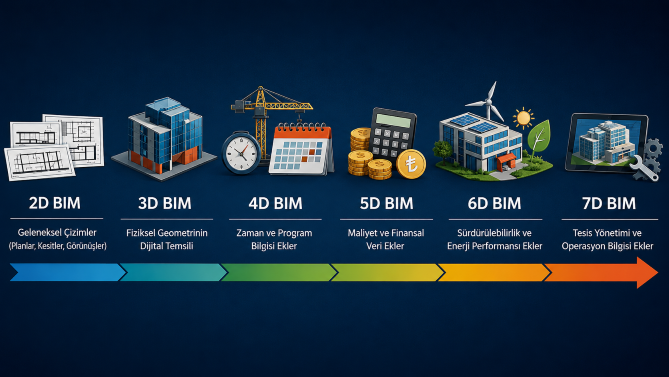

ISO 19650 → BEP → CDE → Model/Bilgi → LOD/LOI → Koordinasyon → 4D → 5D → 6D → 7D
9. ISO 19650 — BIM Bilgi Yönetiminin Temeli
ISO 19650, yapı ve altyapı varlıklarının yaşam döngüsü boyunca bilgilerin nasıl yönetileceğine ilişkin uluslararası çerçevedir.
Buradaki temel soru:
“Modeli nasıl çizeriz?” değil, “İhtiyaç duyulan bilgiyi nasıl yönetiriz?”
ISO 19650 yaklaşımında bilgi gereksinimleri, sorumluluklar, bilgi üretimi, paylaşımı, kontrolü ve teslim süreçleri sistematik hale getirilir.
Türkiye’de de özellikle kamu altyapı projelerinde BIM ve ISO 19650 referanslarının teknik şartname ve ihale dokümanlarında kullanılmaya başlaması, BIM’in uygulama alanının genişlediğini gösteriyor.
Mühendis için mesaj:
ISO 19650’yi bilen kişi yalnızca BIM yazılımını değil, BIM bilgi yönetimini anlamaya başlar.
10. BIM Yürütme Planı — BEP
BIM projesinin yol haritası
BEP — BIM Execution Plan, projenin BIM kapsamında nasıl yürütüleceğini tanımlar.
İyi hazırlanmış bir BEP şu sorulara cevap verir:
- BIM hedefimiz nedir?
- Hangi bilgiler üretilecek?
- Kim hangi modeli hazırlayacak?
- Hangi yazılımlar kullanılacak?
- Hangi standartlar uygulanacak?
- Dosyalar nasıl isimlendirilecek?
- CDE nasıl kullanılacak?
- Hangi aşamada hangi bilgi teslim edilecek?
- Model nasıl kontrol edilecek?
BEP’in temel bileşenleri
Proje hedefleri → Roller → Standartlar → Modelleme → CDE → LOD/LOI → Koordinasyon → Teslim → Kalite kontrol
BEP yoksa BIM projesi, iyi niyetli ama kuralsız bir modelleme çalışmasına dönüşebilir.
11. CDE — Ortak Veri Ortamı
Bilginin dijital çalışma alanı
CDE — Common Data Environment, proje bilgilerinin kontrollü biçimde oluşturulduğu, paylaşıldığı, incelendiği, onaylandığı ve arşivlendiği bilgi ortamıdır.
Basit bir dosya paylaşım klasörü ile CDE aynı şey değildir.
CDE’de:
WIP
Çalışma
↓
SHARED
Paylaşım
↓
PUBLISHED
Onaylanmış bilgi
↓
ARCHIVE
Arşiv
akışı bulunur.
Ayrıca:
- erişim yetkileri,
- revizyon,
- versiyon,
- onay,
- dosya durumu,
- sorumluluk
yönetilir.
Kısacası:
CDE = Dosyaların bulunduğu yer değil, bilginin yönetildiği ortamdır.
12. LOD / LOI
“Ne kadar detaylı modelleyeceğiz?”
BIM’de her elemanı projenin ilk gününden itibaren son derece ayrıntılı modellemek doğru değildir.
Konsept aşamasında:
Kapı → yaklaşık boyut + konum
yeterli olabilir.
Uygulama aşamasında:
Kapı → ölçü + malzeme + yangın sınıfı + ürün bilgisi + üretici
gibi çok daha fazla bilgi gerekebilir.
LOD
Level of Development
Elemanın geometrik ve bilgi açısından ne ölçüde geliştirildiğini ifade eden yaklaşım.
LOI
Level of Information
Elemanın taşıması gereken bilgi içeriğini ifade eder.
Ana prensip
Doğru bilgi + doğru zamanda + doğru detay
BIM’de amaç “en detaylı modeli” üretmek değil, ihtiyaç duyulan modeli üretmektir.
13. Clash Detection — Çakışma Tespiti
Bir binada aynı fiziksel alanı:
Mimari + Statik + Mekanik + Elektrik + Yangın
disiplinleri paylaşır.
Örneğin:
Havalandırma kanalı → kirişle çakışıyor.
Bu hata şantiyede fark edilirse zaman ve maliyet kaybına yol açabilir.
BIM’de ise sorun yapım öncesinde tespit edilebilir.
Clash Detection süreci
Modelleri topla
↓
Federasyon modeli oluştur
↓
Testleri tanımla
↓
Çakışmaları bul
↓
Issue oluştur
↓
Sorumlu ata
↓
Düzelt
↓
Tekrar kontrol et
İki temel çakışma
Hard Clash: Fiziksel elemanlar birbirinin içine girer.
Soft Clash: Gerekli erişim, bakım veya güvenlik mesafesi ihlal edilir.
Amaç daha fazla clash bulmak değil, daha az problemi sahaya taşımaktır.
14. 4D BIM — Zaman
3D bize:
Neyi yapıyoruz?
sorusunu verir.
4D BIM buna:
Ne zaman yapıyoruz?
sorusunu ekler.
Örneğin:
Temel → Kolon → Döşeme → Cephe → MEP → İç imalat
iş programıyla model elemanları ilişkilendirilir.
Böylece proje ekibi yapının yalnızca nasıl görüneceğini değil, zaman içinde nasıl inşa edileceğini de görebilir.
4D’nin faydaları
- Yapım sırası
- Program kontrolü
- Lojistik
- Şantiye koordinasyonu
- Gecikme analizi
- Alternatif senaryolar
15. 5D BIM — Metraj ve Maliyet
5D BIM:
Model + Miktar + Birim fiyat + Maliyet
ilişkisini kurar.
Örneğin:
1.250 m² duvar
→ malzeme miktarı
→ işçilik
→ birim fiyat
→ toplam maliyet
şeklinde değerlendirilebilir.
Tasarım değiştiğinde modeldeki miktar değişebilir; buna bağlı olarak maliyet etkisi de daha erken görülebilir.
Ancak önemli:
BIM modeli otomatik olarak doğru keşif çıkarmaz.
Modelin doğru:
- sınıflandırılması,
- parametrelenmesi,
- modellenmesi,
- metraj kurallarının tanımlanması
gerekir.
16. 6D BIM — Enerji ve Sürdürülebilirlik
BIM modeli yalnızca geometrik analiz için değil, yapı performansının değerlendirilmesi için de kullanılabilir.
Örneğin:
- enerji tüketimi,
- güneş kazancı,
- gölgeleme,
- gün ışığı,
- ısıl performans,
- karbon,
- su tüketimi
gibi analizlere veri sağlayabilir.
Buradaki temel soru:
“Bu binayı nasıl daha iyi performans gösteren bir yapıya dönüştürebiliriz?”
Böylece sürdürülebilirlik, projenin sonunda hazırlanacak bir rapor olmaktan çıkarak tasarım kararlarının bir parçası haline gelebilir.
17. 7D BIM — İşletme ve Tesis Yönetimi
Bina tamamlandığında BIM bitmez.
Tam tersine, binanın onlarca yıllık işletme süreci başlar.
Örneğin tesis yöneticisi şunu bilmek isteyebilir:
Klima santrali nerede?
Hangi marka?
Model numarası nedir?
Garanti ne zaman bitiyor?
Son bakım ne zaman yapıldı?
Bir sonraki bakım ne zaman?
Bu bilgiler BIM modeli ve varlık yönetimi sistemleriyle ilişkilendirilebilir.
7D BIM
Model
Varlık bilgisi
Bakım
Operasyon
Tesis yönetimi
=
Yaşam döngüsü bilgisi
BIM’İN UYGULAMA ZİNCİRİ
7
BIM’i tek cümlede özetlersek:
ISO 19650
Bilginin nasıl yönetileceğini belirler.
BEP
Projenin nasıl yürütüleceğini belirler.
CDE
Bilginin nerede ve hangi süreçle yönetileceğini sağlar.
LOD / LOI
Hangi seviyede bilgi üretileceğini belirler.
Clash Detection
Problemleri yapımdan önce görmeye yardımcı olur.
4D
Zamanı ekler.
5D
Maliyeti ekler.
6D
Performans ve sürdürülebilirliği ekler.
7D
İşletme ve tesis yönetimini ekler.
