MESLEK DİSİPLİNLERİNE GÖRE BIM
Her Mühendis ve Tasarımcı Kendi Alanını Buluyor
BIM’in gerçek gücü, bütün disiplinleri tek bir modelleme yöntemine zorlamak değil; her disiplinin kendi uzmanlığını ortak bir bilgi ortamında birleştirmesidir.
Mimar için BIM; tasarım ve dokümantasyonun yönetimidir.
İnşaat mühendisi için; statik model, analiz ve koordinasyondur.
Makine mühendisi için; MEP sistemlerinin mekânsal ve teknik koordinasyonudur.
Elektrik mühendisi için; enerji, aydınlatma ve elektrik sistemlerinin bilgi modelidir.
Şantiye yöneticisi için ise BIM; sahadaki işi daha öngörülebilir hale getiren bir yönetim aracıdır.
Bu nedenle BIM’i öğrenirken şu soruyu sormak gerekir:
“BIM nedir?” kadar önemli olan soru: “Benim mesleğimde BIM ne işe yarar?”
MİMARLAR İÇİN BIM
Tasarımdan Yapım Bilgisine
Mimarlar BIM’in en görünür kullanıcılarından biridir. Ancak BIM, yalnızca 3B bina çizmek anlamına gelmez.
Geleneksel CAD yaklaşımında mimar çoğunlukla:
Plan → Kesit → Görünüş → Detay
üretirken BIM yaklaşımında bunlar aynı bilgi modelinden türetilir.
Bir duvar modelde değiştirildiğinde, o duvara bağlı:
- plan,
- kesit,
- görünüş,
- mahal bilgisi,
- metraj,
- kapı/pencere ilişkileri
de güncellenebilir.
Mimarın BIM iş akışı
Kavramsal Tasarım
↓
BIM Modeli
↓
Mimari Dokümantasyon
↓
Disiplinlerarası Koordinasyon
↓
Çakışma Kontrolü
↓
Uygulama Projesi
↓
As-Built Model
BIM mimara ne kazandırır?
✓ Tasarım değişikliklerini daha kontrollü yönetme
✓ Dokümantasyon tutarlılığı
✓ Görselleştirme
✓ Metraj ve mahal bilgisi
✓ MEP ve statik disiplinleriyle koordinasyon
✓ Tasarım kararlarının daha erken test edilmesi
Ancak dikkat:
BIM, mimarın tasarım yeteneğinin yerine geçmez.
BIM, mimarın tasarımını daha fazla bilgiyle yönetmesini sağlar.
İNŞAAT MÜHENDİSLERİ İÇİN BIM
Statik Modelden Yapım Sürecine
İnşaat mühendisleri açısından BIM’in en önemli kullanım alanlarından biri yapısal sistemlerin modellenmesi ve diğer disiplinlerle koordinasyonudur.
Bir yapısal BIM modeli;
- kolon,
- kiriş,
- döşeme,
- perde,
- temel,
- çelik elemanlar
gibi taşıyıcı elemanların yalnızca geometrisini değil, ilgili bilgilerini de içerir.
Statik BIM iş akışı
Mimari Model
↓
Yapısal Sistem
↓
Analitik Model
↓
Yapısal Analiz
↓
Boyutlandırma
↓
BIM Modeli
↓
Koordinasyon
Burada önemli bir ayrım vardır:
BIM modeli ile yapısal analiz modeli aynı şey değildir.
BIM modeli fiziksel yapıyı ve bilgi ilişkilerini temsil ederken, analiz modeli mühendislik hesaplarının ihtiyaçlarına göre sadeleştirilmiş bir temsil olabilir.
İnşaat mühendisinin BIM avantajları
- Mimariyle koordinasyon
- MEP geçişlerinin kontrolü
- Betonarme ve çelik imalatların modellenmesi
- Metraj
- 4D planlama
- 5D maliyet
- Yapım sırasının incelenmesi
- As-built bilgi üretimi
Özellikle büyük projelerde BIM, statik tasarım ile saha uygulaması arasındaki iletişimi güçlendirebilir.
MAKİNE MÜHENDİSLERİ İÇİN BIM
MEP Koordinasyonunun Merkezi
Makine mühendisleri açısından BIM’in en kritik alanlarından biri MEP koordinasyonudur.
Bir binada:
Havalandırma kanalları
Boru sistemleri
Yangın tesisatı
Isıtma-soğutma
Mekanik ekipmanlar
aynı fiziksel alanı paylaşır.
Burada birkaç santimetrelik bir koordinasyon problemi bile sahada ciddi sonuçlar doğurabilir.
Örnek
Bir havalandırma kanalı:
→ kirişe
veya
→ elektrik kablo tavasına
çarpıyorsa, bu problem şantiyede çözülmek yerine model aşamasında tespit edilebilir.
MEP BIM iş akışı
Mimari model
Statik model
Mekanik model
Elektrik model
↓
FEDERATED MODEL
↓
CLASH DETECTION
↓
ISSUE
↓
ÇÖZÜM
↓
KOORDİNE MODEL
BIM’in MEP mühendislerine sunduğu en büyük avantajlardan biri:
“Sahada çözmek yerine ekranda çözmek.”
ELEKTRİK MÜHENDİSLERİ İÇİN BIM
Elektrik Sistemlerini Bilgi Modeline Dönüştürmek
Elektrik BIM uygulaması yalnızca kablo veya ekipman çizmek değildir.
Model içerisinde örneğin:
- aydınlatma armatürleri,
- prizler,
- panolar,
- kablo tavaları,
- kablo kanalları,
- jeneratör,
- UPS,
- trafo,
- zayıf akım sistemleri,
- yangın algılama,
- güvenlik sistemleri
gibi elemanlar yönetilebilir.
Elektrik BIM’in temel amacı
Geometri + Sistem + Bilgi + Bağlantı
ilişkisini kurmaktır.
Örneğin bir pano modelde yalnızca bir kutu değildir.
Pano;
Pano No
Marka
Model
Kapasite
Beslediği sistem
Bakım bilgisi
gibi veriler taşıyabilir.
Elektrik mühendisi için BIM
Tasarım
→ Koordinasyon
→ Devre/Sistem bilgisi
→ Metraj
→ Dokümantasyon
→ Saha uygulaması
→ As-built
→ İşletme
şeklinde ilerleyen bir bilgi zinciri oluşturur.
ŞANTİYE VE SAHA YÖNETİCİLERİ İÇİN BIM
BIM’in Gerçek Sınavı Şantiyedir
Bir BIM modelinin en büyük değeri, şantiyede gerçek bir probleme çözüm üretebildiğinde ortaya çıkar.
Şantiye yöneticisi açısından BIM’in kullanım alanları çok geniştir.
1. 4D BIM — Zaman
Model + İş Programı
ile imalatların hangi tarihte ve hangi sırayla yapılacağı görülebilir.
2. 5D BIM — Maliyet
Model + Metraj + Maliyet
ilişkisi kurulabilir.
3. Clash Detection
İmalattan önce koordinasyon problemleri tespit edilebilir.
4. Saha Kontrolü
Model ile gerçekleşen imalat karşılaştırılabilir.
5. As-Built
Gerçekte yapılan yapının bilgileri güncellenebilir.
6. İş Güvenliği
Şantiye organizasyonu, erişim, lojistik ve risk senaryolarının değerlendirilmesinde BIM destekleyici bir araç olabilir.

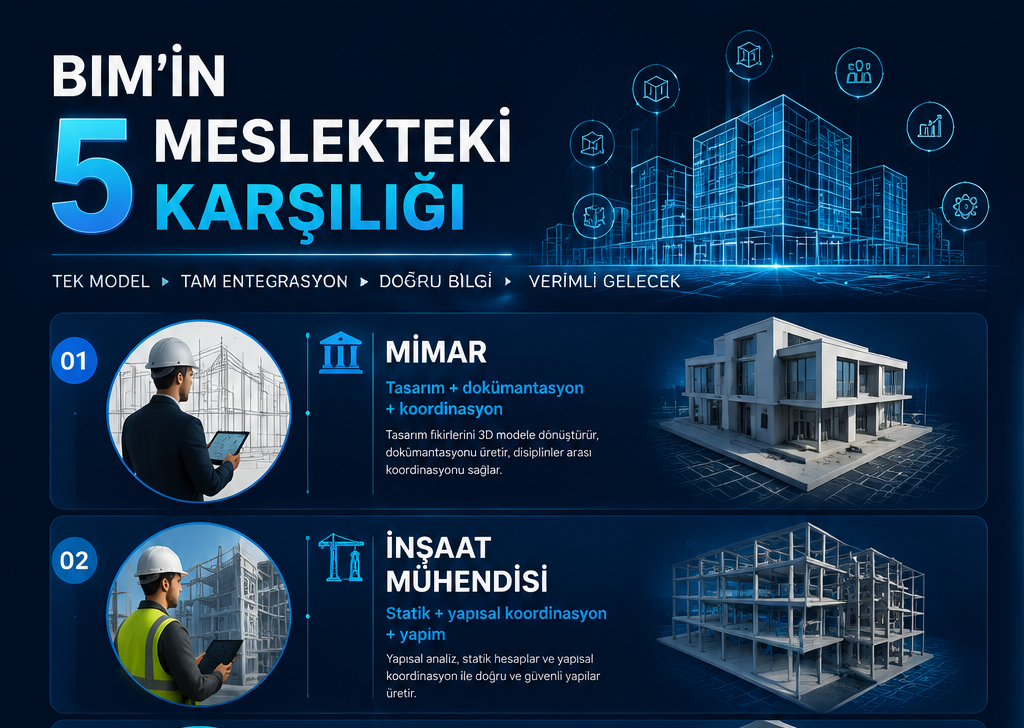

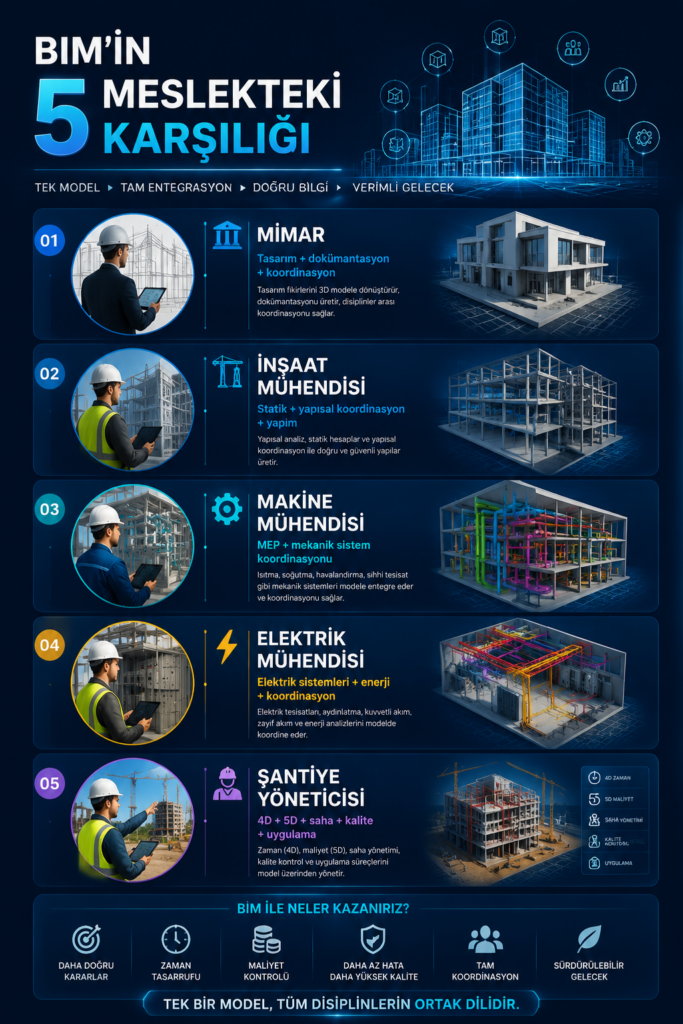

BIM’İN 5 MESLEKTEKİ KARŞILIĞI
| Disiplin | BIM’in temel kullanım amacı |
|---|---|
| 🏛️ Mimar | Tasarım + dokümantasyon + koordinasyon |
| 🏗️ İnşaat Mühendisi | Statik + yapısal koordinasyon + yapım |
| ⚙️ Makine Mühendisi | MEP + mekanik sistem koordinasyonu |
| ⚡ Elektrik Mühendisi | Elektrik sistemleri + enerji + koordinasyon |
| 👷 Şantiye Yöneticisi | 4D + 5D + saha + kalite + uygulama |
🔗 ASIL GÜÇ: DİSİPLİNLERİN BİRLEŞMESİ
BIM’in amacı her disiplinin kendi modelini ayrı ayrı üretmesi değildir.
Asıl değer:
MİMARİ
↓
STATİK
↓
MEKANİK
↓
ELEKTRİK
↓
ŞANTİYE
↓
İŞLETME
bilgisinin birbirine bağlanmasıdır.
Böylece BIM modeli yalnızca bir 3B bina olmaktan çıkar.
PROJENİN DİJİTAL BİLGİ OMURGASINA dönüşür.
🎯 MESLEKLER DEĞİŞİYOR
Geleceğin mimarı yalnızca tasarımcı olmayacak.
BIM Designer / BIM Architect
Geleceğin inşaat mühendisi yalnızca hesap yapmayacak.
Structural BIM Engineer
Geleceğin makine mühendisi yalnızca tesisat tasarlamayacak.
MEP BIM Engineer
Geleceğin elektrik mühendisi yalnızca devre şeması hazırlamayacak.
Electrical BIM Engineer
Geleceğin şantiye yöneticisi yalnızca sahayı yönetmeyecek.
BIM-enabled Construction Manager
rolleri giderek önem kazanacak.
🚀 SONUÇ
BIM HER MESLEĞİN AYNI DİLDE KONUŞMASINI SAĞLAR
BIM’in en büyük devrimi 3B model değildir.
Asıl devrim:
Mimarın, mühendisin, yüklenicinin ve işletmecinin aynı proje bilgisi üzerinden konuşabilmesidir.
İyi BIM uygulamasında:
Mimar → ne tasarladığını
İnşaat mühendisi → nasıl taşıdığını
Makine mühendisi → nasıl çalıştırdığını
Elektrik mühendisi → nasıl beslediğini
Şantiye yöneticisi → nasıl inşa ettiğini
aynı dijital ortam içerisinde görebilir.
Ve bütün bu bilgiler sonunda:
NASIL İŞLETİLECEĞİNE
kadar uzanır.
📌 DERGİ KUTUSU
“BIM ÖĞRENMEK İSTEYEN MÜHENDİS NEREDEN BAŞLAMALI?”
Mimar
→ Revit / Archicad
→ BIM dokümantasyonu
→ Koordinasyon
→ IFC / CDE
İnşaat Mühendisi
→ Revit Structure / Tekla
→ Analiz bağlantısı
→ Navisworks
→ 4D / 5D
Makine Mühendisi
→ Revit MEP
→ MEP sistemleri
→ Clash Detection
→ Navisworks
Elektrik Mühendisi
→ Revit Electrical
→ Sistem modelleme
→ Devre ve ekipman bilgisi
→ Koordinasyon
Şantiye Yöneticisi
→ Navisworks
→ 4D
→ 5D
→ CDE
→ Saha BIM
BIM herkes için aynı şey değildir.
Bir mimar için BIM; tasarım ve koordinasyon,
bir inşaat mühendisi için statik ve yapım,
bir makine mühendisi için MEP,
bir elektrik mühendisi için sistem ve enerji,
bir şantiye yöneticisi için ise zaman + maliyet + saha yönetimi demektir.
Ancak bütün disiplinlerin ortak noktası:
BİLGİYİ PAYLAŞMAK VE KOORDİNE ETMEK.
BIM’in gerçek gücü, farklı meslekleri aynı dijital proje ortamında buluşturmasında ortaya çıkar.
BIM bir meslek değil; mesleklerin birlikte çalışma biçimidir.
